TLV840NADH29DBVR具有可调节复位延时时间和手动复位的低压监控器

产品型号：TLV840NADH29DBVR

产品品牌：TI/德州仪器

产品封装：SOT23-5

产品功能：监控器和复位 IC

TLV840NADH29DBVR特征

●工作电压范围：0.7 V 至 6 V

●纳米电源电流：120 nA（典型值）

●固定阈值电压 （VIT-）：0.8V 至 5.4V

●阈值电压以 100mV 为步长提供

●高精度：±0.5%（典型值）

●内置迟滞 （VHYS）：5%（典型值）

●复位时间延迟 （tD）：基于电容器的可编程（TLV840C、TLV840M）

●最小时间延迟：40 μs（典型值），无电容

●/手动复位（MR） （TLV840M）

●四种输出拓扑：

●TLV840xxDL：漏极开路，低电平有效 （RESET）

●TLV840xxPL：推挽式低电平有效 （RESET）

●TLV840xxDH：漏极开路，高电平有效 （RESET）

●TLV840xxPH：推挽式高电平有效 （RESET）

●宽温度范围：-40°C 至 +125°C

●封装：SOT23-5 （DBV）

TLV840NADH29DBVR说明

TLV840 系列电压监控器或复位 IC 可以在高电压水平下运行，同时在整个 VDD 和温度范围内保持非常低的静态电流。TLV840 是低功耗、高精度和低传播延迟（典型值为 tp_HL= 30μs）的**组合。

当 VDD 处的电压降至负电压阈值 （VIT-） 以下时，复位输出信号被置位。当 VDD 高于 VIT- 加迟滞 （VHYS） 且复位时间延迟 （tD） 到期时，复位信号被清除。可以通过在 CT 引脚和接地之间连接一个电容器来设置复位时间延迟，以实现TLV840C和TLV840M。为了获得最小的复位延迟时间，CT引脚可以保持浮动状态。TLV840N不提供可编程延迟，并提供固定复位延迟定时选项：40 μs、2 ms、10 ms、30 ms、50 ms、80 ms、100 ms、150 ms、200 ms。

其他特性：低上电复位电压 （VPOR）、内置 VDD 抗干扰保护、内置迟滞、低开漏输出泄漏电流 （Ilkg（OD））。TLV840 是适用于工业应用和电池供电/低功耗应用的完美电压监控解决方案。

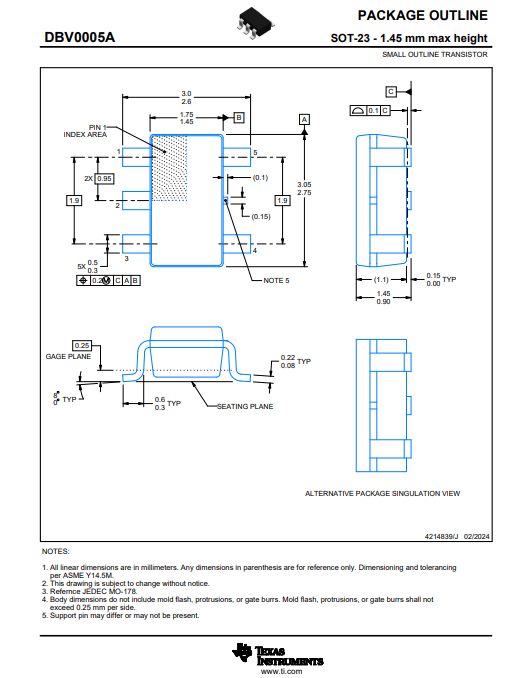

封装图
